產品名稱：實驗室廢氣處理系統
同名：廢氣處理系統，實驗室排風系統，實驗室通風系統工程
型   號：FJ-SYSFX1
規   格：根據現場定制
產品類別：實驗室通風系統系列
實驗室建設(she)時廢氣(qi)處理系統的(de)設(she)計必(bi)須遵循(xun)國家(jia)通(tong)風(feng)、防火(huo)、環保、節(jie)能等(deng)標準與規范(fan)，包括：《采暖、通(tong)風(feng)與空(kong)氣(qi)調節(jie)設(she)計規范(fan)》（GBJ19-87-2003）

《透氣與空調器工程施工質量查驗考核評價的標準》（GBJ304-2002） 《簡明版補風設計的概念工作手冊》（GB50194-2002） 《降低機、新風機、泵市政工程施工過程中市政工程施工及報驗要求》（JBJ29-2002） 《電力項目 安全裝置重新安裝項目 低電壓機械裝修工程及項目驗收國家標準》（GB50254-96） 《下墊面環境破壞物綜合直接廢氣排放標準的》（GB16297-1996） 《生活環境冷空氣性能細則》（GB3095-1996） 《市政區氛圍背景噪聲的標準》（GB3096-93） 《產品設計方案防水防火規則》（GB50016-2006）

《公共建筑節能設計標準》（GB50189-2005）等。
1 廢氣凈化機理
有機廢氣凈化
采用最常用、最成熟的活性炭吸附法對理化實驗室排放的有機廢氣進行凈化，活性炭吸附法的實質是利用活性炭吸附的特性把低濃度大風量廢氣中的有機溶劑和有機廢氣吸附到活性炭中并濃縮，經活性炭吸附凈化后的氣體直接排空，即一個吸附濃縮的過程，吸附過程具有可逆性，易于脫附再生，由于固體表面存在著不平衡和未飽和的分子引力或化學鍵力，當廢氣與大表面積的多孔性固體物質相接觸時，廢氣中的污染物便被吸附在固體表面上，以使其與氣體混合物分離而達到凈化的目的，吸附裝置采用活性炭作為吸附劑，對有機廢氣（烴類、鹵烴、酮類、酯類、乙醚類、醇類、重合用單分子物體等有機物質）的凈化率高，效率高達95%。
無機廢氣凈化
對于有害無機氣體的凈化，采用目前常用的酸霧噴淋法，酸霧噴淋法根據酸堿中和原理采用堿液作為噴淋介質，與廢氣充分接觸，能有效處理HCL、HF、H2SO4、HCN、H2S等水溶性氣體，效率高達98%，實驗室建設的廢氣處理系統組成理化實驗室廢氣處理系統由廢氣凈化裝置、防腐風機、電動風閥、防火閥、通風末端、通風管道與變頻控制系統等組成，廢氣經凈化處理后能達到國家規定的排放要求，且系統噪音控制在國家規定的允許范圍內。
2 廢氣凈化裝置
對于有機廢氣：采用活性炭吸附凈化箱，對于無機廢氣：采用防腐酸霧噴淋塔。
防腐風機
防腐風機采用耐酸堿的材質，低噪音，基礎采用減振裝置，基礎與廢氣凈化裝置采用軟連接形式。
通風管道
通風管道根據實際情況選用矩形或圓形管道形式，選用阻燃的PP管或玻璃鋼管。所選通風管道具有耐酸堿、防腐蝕、防水、防火、耐磨、耐熱等特性。
通風末端
根據各實驗室特點，大樓實驗室通風末端分為以下幾種方式。
電動風閥
電動風閥根據實際情況選用矩形或圓形，由室內開關控制其開啟與關閉，并可調節閥門的開度，閥體采用PP材質，驅動器采用優質低噪音磁滯同步電機。
防火閥
根據消防要求，安裝通風管道的實驗室風道上安裝防火閥，在風管內溫度達到70℃時，自動切斷與其它實驗室的管道連接。
變頻控制系統
為達到節能與經濟運行的目的，通風系統采用綜合性能最佳的靜壓傳感變頻控制系統，其每個通風末端裝置風量可通過靜壓傳感器控制變頻調節，控制系統穩定，線路布置比較簡單，造價適中。
3 廢氣處理系統布局
布局設計思路

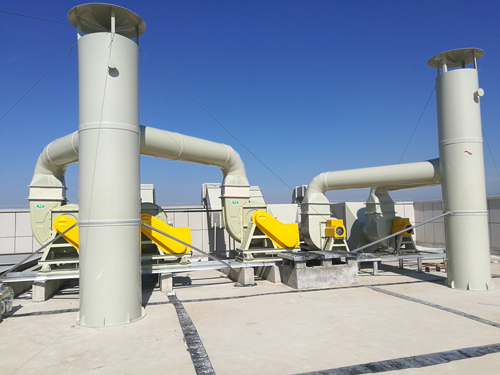

綜合考(kao)慮各(ge)實驗室建設時的(de)排(pai)放(fang)廢(fei)氣的(de)性質以及(ji)房間的(de)結構，根(gen)據(ju)經(jing)濟(ji)性與適用性并重的(de)原則，同時盡量降低系統(tong)噪(zao)音(yin)且(qie)力求布局美觀，基(ji)于(yu)此思路(lu)，能組合在(zai)一起進(jin)行(xing)凈(jing)化處理(li)的(de)實驗室合并成一個獨立通風(feng)系統(tong)；為保證系統(tong)終端噪(zao)聲≤60dB，選擇的(de)風(feng)機(ji)功率盡量低；另外(wai)風(feng)機(ji)與凈(jing)化裝置集中(zhong)安放(fang)在(zai)樓頂，廢(fei)氣經(jing)凈(jing)化后(hou)高(gao)空排(pai)放(fang)。
